Это я знаю)))газон уже один раз подстригали))Как там родные края?А как насчет моих схем?

[Sledopyt 41]

Da дружище, всё так можно и замутить, правда не много не удобно будет каждый раз из блока штекер вытаскивать, т.к . Со временем будут плохие контакты от постоянного вмешательства. Я бы зделал тумблер на блоке на этот провод , а гнездо для зарядки зделал в коробке с АКБ !

С тестером впринчепе можно)) только не удобно , да и на сестере батарейки придётся менять часто....

Если только не постоянно , а так время от времени проверять , то Да , Ну это на первое время , потом уже поймеш ,и Будеш по времени знать сколько заряжать! Да и кислотные АКБ не прихотливые!.....

[LiStopaD 0]

Аккум должен находиться обязательно в вертикальном состоянии (клемммами вверх) или его можно при прикреплениик штанге повернуть на 90 градусов?

Сегодня все докупил, что не хватало для изготовления зарядки.

Тестером можно проверить катушку, намотанную кольцом, на работоспособность? Что будет, если нарушить полярность питания блока? Ему придет кирдык?

[Sledopyt 41]

Da. АКБ можно перевернуть, он герметичный! Тестером только

Можеш прозвонить челостность обмотки! Ну и посмотреть сопротивление обмотки.

Насчет блока, лучше не пробывать менять полярность , хотя может и стоять защита на блоке....

[LiStopaD 0]

Я хотел проверить сопротивление катушки, но тестер показывает упорно "1", проводобыкновенный, многожильный, нормально воспринимает. Неужели при намотке катушки нарушил изоляцию?

[Sledopyt 41]

A ты каким поводом, мотал катушку ,сколько витков? И на каких единицы измерения ставил тестер?

[LiStopaD 0]

Провод 0.63, 32 витка. Тестер ставил на нижний левый режим, который с тильдой. На 2000 и на 200. Все нормально, разобрался - провод же эмалированный, я проверял без снытия эмали, вот и не контачил тестер, эмаль снял: тестер показал (на 200) 1,4. Это катушка на 18 сантиметров, а на вторая катушка на 20см - 1,8.

P.S.: Макс, это все она виновата извиняюсь за беспокойство!

[Sledopyt 41]

Всё ясно! Да не беда разберешся со временем....За то сколько радости будет, когда пойдеш в лес и выкопаеш первую железку!!!

Кстати,какой тестер купил?....

[LiStopaD 0]

DT-830B - этот тестер взял.

[LiStopaD 0]

При сборке внимательно смотрите полюсовку и проверяйте номинал предохранителей!!!! "Семь раз отмерь - один раз отрежь" такого принципа придерживайтесь!!! Дабы не повторять моей ошибки.

Мне дали предохранитель не на 2ампера, а на 20. Итог - сгорела предохранительная дорожка на блоке и диод на плате.

Можно ли вместо предохрана на 2Ампера использовать более меньшего номинала, например, на 0,5 Ампер?

[Гость Vitalich]

аккумулятор на 1.2 А, соответственно 1А предохранитель за глаза.

[Sledopyt 41]

A я бы поставил предохранителиь с учетом потребления силы тока электронного блока МД

[LiStopaD 0]

В инструкции написано, что надо ставить на 2ампера, а еще нашел такую инфу, что надо ставить на 0,5 ампера. Ну, думаю, ставить на 1ампер. В принципе, самое главное, чтобы предохран был меньше 5 ампер, чтобы на блок не ушел высокий ток и не перегорел ППН (предохранитель последней надежды).

[Гость Vitalich]

Вообщем я спрашивал по твоей проблеме, когда сгорел твой предохран и диод. Предохранитель и диод являются одной системой предохранения, при подключении пепреполюсовкой, так что дерзай перепаивай диод и ставь новый предохранитель, и молись чтобы остальное на плате было в порядке)))

[LiStopaD 0]

Значит, когда переполюсовка - сгорает предохранительная система (диод и предохранительная дорожка) вместо предохрана, который ставится на провод от аккума?

[Гость Vitalich]

Значит, когда переполюсовка - сгорает предохранительная система (диод и предохранительная дорожка) вместо предохрана, который ставится на провод от аккума?

Да мне так сказали, когда сгорает предохран на плате, ток идет в по кольцу в обратку через диод.

[LiStopaD 0]

Щедрин сказал, что в моем случае сгорает только предохранительная система, а остальный элементы остаются в целостности. Ну отвезу в ремонт, там видно будет. Надеюсь к следущим выходным готов будет МД. Самое главное все внимательно делать, не хочется наступать на те же грабли)))

[Sledopyt 41]

Ну, в следущий раз проверяй всё внимательно , желательно тестером проверь всю полюсовку!

[LiStopaD 0]

Как это сделать? Что и как проверять и на какой режим ставить тестер?

[Goddam 0]

Что вы имеете в виду под "плюсовкой"? Полярность элементов?

[LiStopaD 0]

Goddam

имеется ввиду подключение питания к блоку, необходимо соблюдать ее, обычно в разъеме средний - "+".

В аккумуляторный отсек не нужно ли вставить тумблер?

[Sledopyt 41]

Если на блоке МД есть выключатель питания, а он должен быть, то не надо лишней заморочки!

Тестер ставь на измерение постоянного напряжения,если на экране будет ,-, а потом число ,значит полюсовка на щупах тестера не правильна!

[LiStopaD 0]

МАКС

У меня перегорает предохран, когда подключаю провод на аккум, но при этом не подключаю питание к блоку. Просто подпаял все, хотел проверить разъем питания: вставил предохран и накинул провода на аккум - сгорел предохран, потому что, мне так кажется, короткое замыкание. Вот и подумал про тумблер на аккумуляторный отсек поставить, в цепи - перед предохраном.

[LiStopaD 0]

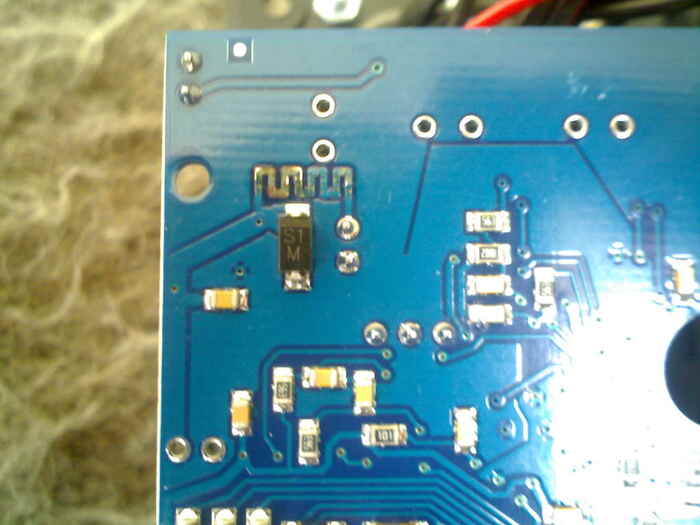

- это предохранительная система.

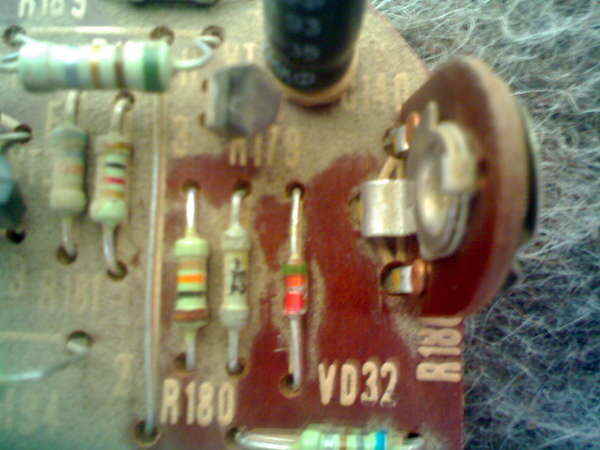

- можно ли использовать такой диод

Куда на блоке впаивать проводок вместо сгоревшей дорожки и как перепаять диод, там на обратной стороне стоят другие элементы.

[Sledopyt 41]

Да, такой диод можно ставить! Запасись терпением, оккуратно выпаяй Тот сгоревший диод, а кстати Как ты определил что он сгорел?

И на те же площадочки припаяй новый, соблюдая полярность диода.

Дорожку ремонтируй так. В начале и конце дорожку зачисти от лака , возьми простой монтажный многожильный провод , возьми с него одну жилку и припояй её туда, самое главное правильно поставить диод!

Да, думаю у тебя коротыш в штекере если пред. Вылетает ! Прозвони всё провода от АКБ до блока...
