Синяк

"Р" и другие коды заводов производителей патронов 7.92х57мм.

Recommended Posts

7,92мм патрон (7,92х57)  (8мм Маузер)

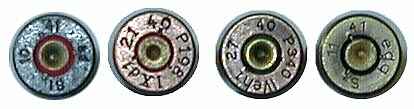

С середины 1930-х и до конца войны в 1945г. на патронах, произведенных в Германии, оккупированных ею странах и производимых для Германии в других странах, обычно использовалась маркировка с несегментированным расположением клейм: с четырьмя элементами, редко с двумя элементами. Маркировка включала код производителя, предназначенный для зашифровки завода. До 1940г., с немногими исключениями, этот код состоял из буквы "P", часто сопровождаемой двумя или тремя цифрами. С 1941г.  этот код часто заменялся алфавитным кодом, состоящим из одной, двух или трех букв. В маркировке на донце гильзы для удобства чтения клейм используется 12 часовой циферблат (как у часов). В стандартной маркировке с четырьмя элементами производитель расположен на 12 часах. Код на 3 часа указывает материал гильзы; "St" или "St+" указывают, что гильза стальная, покрытая лаком или омедненная. Комбинация римских цифр (от I до XXII) соответствует сталелитейному заводу - поставщику металла гильзы, прописная буква указывает на завод, осуществлявший процесс покрытия гильзы лаком и тд. Арабские цифры (1,2,3,6,15 или 17) указывают марку стали покрытой медью или латунью гильзы (пример: P181 Xw1 49 38). Клейма "*" или "S*" указывает на то, что гильза целиком состоит из латуни. Если между кодом производителя и кодом материала гильзы имеется "\", то в гильзе имеется только одно затравочное отверстие у капсюля. На 6 часах указан номер партии, код года выпуска, состоящий из двух последних цифр располагается на 9 часах.

  (1937 - 1941)

Код с буквой "P"

P14

?

P25

?

P28

DeutscheWaffen- u. Munitionsfabrik A.G., Werk Karlsruhe. Г.Дурлах

P34

?

P67

H. Uttendцrffer, Munitionsfabrik, г.Нюрнберг

P69

Sellier & Bellot,

P94

Kabel- u. Metallwarenfabrik Neumeyer A.G., г.Нюрнберг

P120

Dynamit A.G., Werk Hannover-Empelde,

P128

?

P131

D.W.M. A.G., Werk Berlin-Borsigwalde, г.Берлин

P132

?

P150

?

P151

Rheinische-Westfдlische Sprengstoff A.G., г.Нюрнберг

P152

?

P153

?

P154

Polte Werke, г.Грюнберг

P160

?

P162

?

P163

?

P181

Hasag, Hugo Schneider A.G.,

P186

?

P198

Metallwarenfabrik Treuenbritzen GmbH, Werk Belsig, Mark,

P207

Metallwerke Odertal GmbH, г.Одерталь

P224

?

P249

Finower Industriewerk GmbH, Finow/Mark,

P265

?

P270

?

P315

Mдrkisches Walzwerk GmbH, Штраусберг

P316

Westfдlische Metallindustrie, Lippstadt, Westfalen,

P327

?

P334

Mansfeld A.G., Rothenburg an der Saale, г.Ротенбург

P340

Metallwarenfabrik Silberhьtte, St. Andreasberg, г.Сент-Андреансберг

P345

?

P346

H. Huck, Metallwarenfabrik, Nьrnberg W, г.Нюрнберг

P369

?

P370

?

P379

Scharfenberg-u.Teubert GmbH, Breitungen

P382

?

P397

?

P398

?

P405

Dynamit A.G., Durlach, г.Дурлах

P413

?

P414

?

P417

?

P442

?

P457

?

P490

?

P491

?

P635

Munitionsfabrik Wцllersdorf, Wien

P757

?


Коды производителей

a

Aug.d.Haer, Metallwerke, Troisdorf, г.Троисдорф

b

Sundwiger Messingwerke, Sundwig Kreis Iserlohn

c

Vereinigte Deutsche Nickelwerke A.G., Schwerte (Ruhr), г.Рур

d

Vereinigte Deutsche Nickelwerke A.G., Werk Laband

e

Trierer Walzwerk A.G., Werk Burg bezirk Magdeburg, г.Магдебург

f

Mansfeld A.G., fьr Bergbau und Hьttenbetrieb, Finow (Mark),

g

Hirsch Kupfer u. Messingwerke A.G., Zentrale Berlin, г.Берлин

h

Wielandwerke A.G., Metallhalbfabrikate, Ulm (Donau)

j

R.und G. Schmцle Metallwerke, Menden (Westfalen),

l

Dьrener Metallwerke A.G., Werk Metallhalbfabrikate Dьren, Dьren (Rheinland)

m

F.A. Lange Neusilberfabrikate A.G., Aue (Sachsen)

n

Westfдlische Kupfer-u. Messingwerke A.G., vorm. Caspar Noell, Lьdenscheid (Westfalen)

o

Eduard Hueck Metallwarenfabrik, Lьdenscheid (Westfalen)

p

Stollberger Metallwerke K.G. (von Asten, Lynen-u. Schleicher), Stolberg (Rheinland)

q

Wilhelm Prym Metallfabrikate, Stollberg (Rheinland)

r

Deutsche Messingwerke Carl Eveking A.G., Metallhalbfabrikate, Berlin-Niederschцnnwalde, г.Берлин

s

Dynamit A.G., vorm. Alfred Nobel-u. Co, Werk Skt Lambrecht

t

Dьrener Metallwerke A.G., Berlin-Borsigwalde, г.Берлин

u

Osnabrьcker Kupfer- u. Drahtwerke A.G., г.Оснабрюкк

v

Kabel-u. Metallwerke Neumeyer A.G., г.Нюрнберг

w

Hugo Schneider A.G. Messingwerke, Taucha-Leipzig,

x

Busch-u. Jдger Lьdenscheider Metallwerke A.G., Lьdenscheid

y

Sдchsiche Metallwarenfabrik Aug.Wellner u. Sohn A.G., Aue, (Sachsen)

z

Kupferwerk Ilsenburg A.G., Ilsenburg (Harz)

ac

Vereinigte Deutsche Nickelwerke A.G., Schwerte (Ruhr) , г.Рур

ba

Sundwiger Messingwerke, Sundwig Kreis Iserlohn

bb

A. Laue und Co, Berlin Reinickendorf, г.Берлин

bc

Kupfer-u. Messingwerke A.G., Becker-u. Co., Langenberg (Rheinland)

bd

F.A. Lange Metallwerk A.G., Bodenbach (Sudeten)

be

Berndorfer Metallwarenfabrik Arthur Krupp, Berndorf (Niederdonau)

dm

Deutshe Waffen und Minitionsfabriken, г.Карлсруэ

ca

Vereinigte Deutsche Nickelwerke A.G., Schwerte (Ruhr) (1941), г.Рур

eh

Trierer Walzwerke A.G., Werk Burg bezirk Magdeburg, г.Магдебург

fa

Mansfeld A.G. fьr Bergbau und Hьttenbetrieb, Hettstedt (Harz)

ga

Hirsch Kupfer-u. Messingwerke A.G., Finow (Mark),

ma

F.A. Lange Neusilberfabrikate A.G., Aue (Sachsen)

mw

Munitionswerke, Shoenebeck

na

Westfдlische Kupfer-u. Messingwerke A.G., vorm. Caspar Noell, Lьdenscheid (Westfalen)

pm

Polte Armaturen und Mashinenfabrik A.G. , г.Магдебург

un

Utendoerffer, H, г.Нюрнберг

ra

Deutsche Messingwerke Carl Eveking A.G. Metallhalbfabrikate, Berlin-Niederschцnwalde., г.Берлин



(1941 - 1945)

Коды производителей
ad Patronen-, Zündhütchen-u. Metallwarenfabrik A.G., Schönebeck an der Elbe ak Munitionsfabriken vormals Sellier und Bellot, Werk Vlasim, Prag am Gustloff Werke, Otto Eberhardt Patronenfabrik, Hirtenberg, Niederdonau asb Deutsche Waffen-u. Munitionsfabriken A.G. (D.W.M.), Berlin-Borsigwalde, Eichborndamm aux Polte-Werke, Werk Magdeburg auy Polte-Werke, Werk Grüneberg avu Silva Metallwerke GmbH, Werk Genthin bne Metallwerke Odertal GmbH, Odertal Post Lautaberg/Harz cg Finower Industrie GmbH, Finow/Mark ch Fabrique Nationale d'armes de guerre S.A., Herstal/Liège, Belgique dnf Rheinisch-Westfälische Sprengstoff A.G., Werk Stadeln bei Nürnberg dom Westfälische Metall-Industrie A.G., Lippstadt, Westfalen dot Waffenwerke Brünn A.G., Werk Brünn dou Waffenwerke Brünn A.G., Werk Povaszka Bystrica eba Scharfenberg &Teubert GmbH, Metallwarenfabrik, Breitungen-Werra edq Deutsche Waffen-u. Munitionsfabriken A.G., Lübeck-Schlutup eej Märkisches Walzwerk GmbH, Straussberg Bezirk Potsdam eey Metallwarenfabrik Treuenbritzen GmbH, Werk Roederhof emp Dynamit A.G. vormals Alfred Nobel & Co, Werk Empelde bei Hannover eom H. Huck Metallwarenfabrik, Nürnberg W fb Mansfeld A.G., Rothenburg/Saale fer Metallwerke Wandhofen GmbH, Schwerte/Ruhr fva Draht-u. Metallwarenfabrik GmbH, Salzwedel hhw Metallwerke Silberhütte GmbH, St-Andreasberg im Harz hla Metallwarenfabrik Treuenbritzen GmbH, Werk Sebaldushof hlb Metallwarenfabrik Treuenbritzen GmbH, Werk Selterhof hlc Zieh-u. Stanzwerke GmbH, Schleusingen, Thüringen hrn Presswerke GmbH, Metgethen, Ostpreussen kam Hugo Schneider A.G., Werk Skarzysko Kamienna, Polen nbe Hasag, Eisen-u. Metallwerke GmbH, Werk Apparatebau, Tschenstochau oxo Teuto-Metallwerke GmbH, Osnabrück va Kabel-u. Metallwerke Neumeyer A.G., Nürnberg wa Hasag, Hugo Schneider A.G. Abteilung Lampenfabrik, Leipzig 05 wb Hasag, Hugo Schneider A.G., Werk Berlin-Köpenick wg Hasag, Hugo Schneider A.G., Werk Altenburg, Thüringen

 Идентификация типа патрона

В связи с нехваткой свинца в Германии было налажено производство 7,92мм пуль со стальным сердечником. Такие пули носили обозначение: SmE (Spitzgeschoss mitEisenkern) и SmE lg (Sptizgeschoss mit Eisenkern, длинная). Между сердечником и оболочкой пули SmE имелся слой свинца для облегчения деформации корпуса пули при прохождении по нарезам канала ствола. Пуля SmE lg имела более длинный сердечник чем пуля SmE. Оболочка пуль покрывалась тонким слоем латуни или цинка.

Стальные гильзы покрывались лаком и тонким слоем смазки для защиты от коррозии и улучшения экстракции. В большом количестве выпускались стальные гильзы с омеднением. Покрытые медью гильзы имели маркировку римскими цифрами, в то время как гильзы с лакированным покрытием маркировались "St" или "St+". Стенки гильз с маркировкой "St" были более толстые, чем у латунных гильз. Гильзы с маркировкой "St+" имели такую же толщину стенок, как у латунных гильз.

По своему предназначению патроны маркировались цветовым кодом.

Несколько обычных типов патронов производились в версии "verbessert" (улучшенные), отличались зарядом усиленного пороха. Эти патроны предназначены для использования в авиационных пулеметах, пули имеют повышенную скорость и в канале ствола развивается более высокое давление, чем при использовании обычных патронов. Такие патроны не рекомендуется использовать при стрельбе из винтовок.

Патроны, предназначенные для использования в условиях тропиков, имеют на дульце гильзы в месте крепления пули полоску лака такого же цвета, как на капсюле и на упаковке патронов надпись "trop".

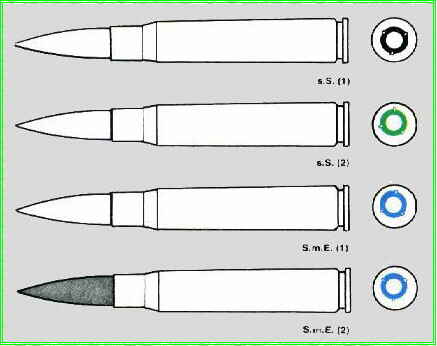

s.S. Patrone : (Schweres Spitzgeschoss) : Тяжелая пуля.

S.m.E. : (Spitzgeschoss mit Eisenkern) : Пуля со стальным сердечником.

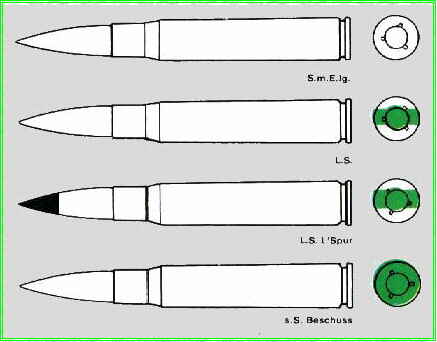

S.m.E.lg. : (Spitzgeschoss mit Eisenkern, lang) : Пуля со стальным сердечником, длинная.

l.S. : (Leichtes Spitzgeschoss) : Легкая пуля.

l.S.L'Spur : (Leichtes Spitzgeschoss mit Leuchtspur) : Легкая трассирующая пуля.

s.S. Beschuss Patrone (Schweres Spitzgeschoss Beschuss) : Тяжелая пуля , проверочный патрон высокого давления.

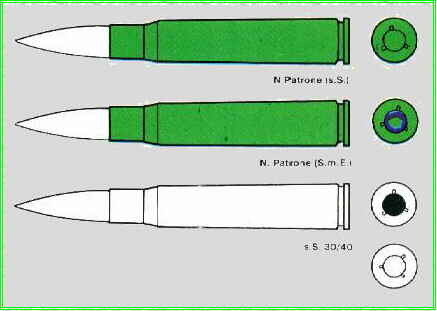

N Patrone : (Nahpatrone) : Дозвуковой патрон, для использования с ПБС.

s.S. 30/40 : (Schweres Spitzgeschoss 30/40) : Тяжелая пуля 30/40. Для использования в сильные морозы

(-40°C).

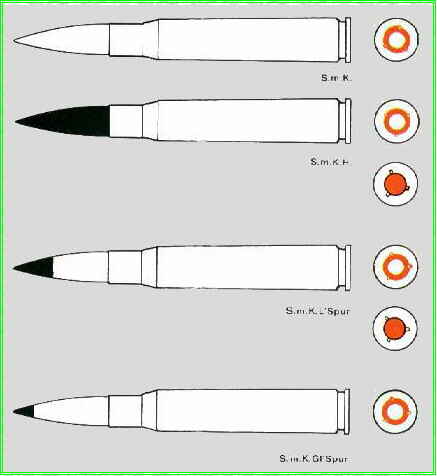

S.m.K. : (Sptizgeschoss mit Stahlkern) : Бронебойная пуля.

S.m.K.H. : (Sptizgeschoss mit Stahlkern, gehartet) : Пуля с упрочненным сердечником.

S.m.K.L'Spur : (Spitzgeschoss mit Stahlkern und Leuchtspur) : Трассирующая пуля с упрочненным сердечником.

S.m.K.Gl'Spur : (Sptizgeschoss mit Stahlkern und Glimmspur) : Ночная (для стрельбы ночью) трассирующая пуля с упрочненным сердечником.

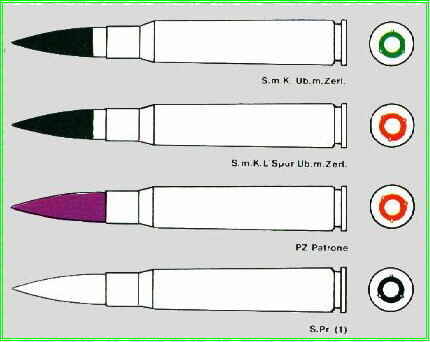

S.m.K. Ub.m.Zerl. : (Sptizgeschoss mit Stahlkern Ubungsmunition mit Zerleger) : Практическая легкая пуля со стальным сердечником и  самоликвидатором.

S.m.K.L'Spur Ub.m.Zerl. : (Sptizgeschoss mit Stahlkern und Leuchtspur, Ubungsmunition mit Zerleger) : Практическая трассирующая легкая пуля со стальным сердечником и  самоликвидатором.

PZ Patrone : (Panzer Patrone) : Пуля с тяжелым стальным сердечником.

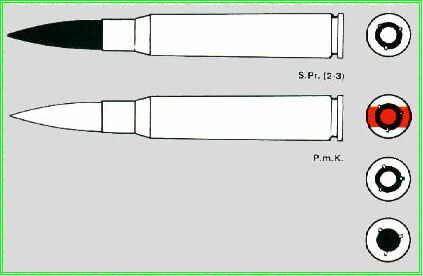

S. Pr. : (Sptizgeschoss mit Phosphor) : Легкая зажигательная пуля.




S. Pr. : (Sptizgeschoss mit Phosphor) : Легкая зажигательная пуля.

P.m.K. : (Phosphor mit kern) : Бронебойно-зажигательная пуля.

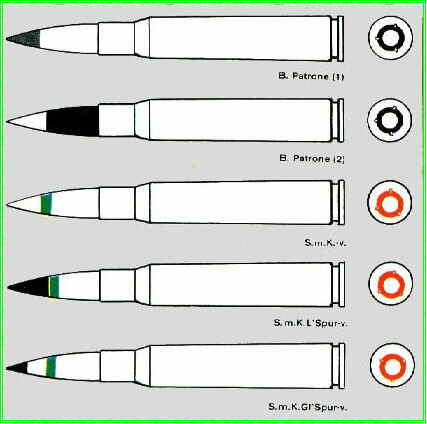

B Patrone : (Beobachtung Patrone) : Целеуказательная пуля (на самом деле разрывная-зажигательная).

S.m.K.-v. : (Sptizgeschoss mit Stahlkern, verbessert) : Пуля со стальным сердечником, улучшенная.

S.m.K.L'Spur-v. : (Sptizgeschoss mit Stahlkern und Leuchtspur, verbessert) : Трассирующая пуля со стальным сердечником, улучшенная.

S.m.K.Gl'Spur-v. : (Sptizgeschoss mit Stahlkern und Glimmspur, verbessert) : Ночная трассирующая пуля со стальным сердечником, улучшенная.

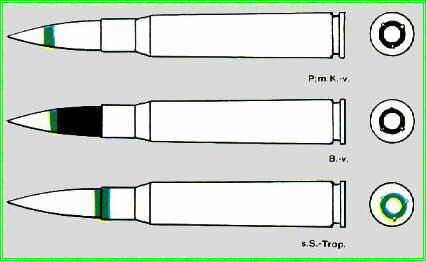

P.m.K.-v. (Phosphor mit Kern, verbessert) : Легкая зажигательная пуля со стальным сердечником, улучшенная.

B Patrone-v. : (Beobachtung Patrone, verbessert) : Целеуказательная пуля, улучшенная.

s.S.-Trop. : (Schweres Sptizgeschoss-Tropen) : Тяжелая пуля для тропиков.

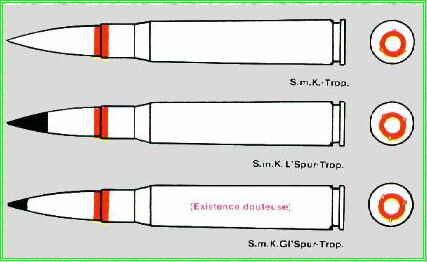

S.m.K.-Trop. : (Sptizgeschoss mit Stahlkern-Tropen) : Пуля со стальным сердечником, для тропиков.

S.m.K.L'Spur-Trop. : (Sptizgeschoss mit Stahlkern und Leuchtspur-Tropen) : Трассирующая пуля со стальным сердечником, для тропиков.

S.m.K.Gl'Spur-Trop. : (Spitzgeschoss mit Stahlkern und Glimmspur-Tropen) : Ночная трассирующая пуля со стальным сердечником, для тропиков.




P.m.K.-Trop. : (Phosphor mit Stahlkern-Tropen) : Зажигательная пуля со стальным сердечником, для тропиков.

B-Trop. : (Beobachtung-Tropen) : Целеуказательная пуля, для тропиков.

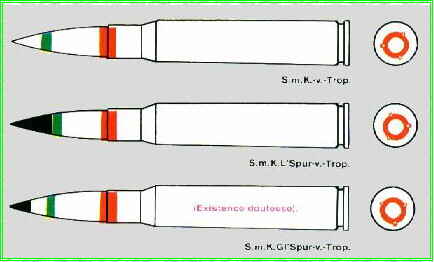

S.m.K.-v.-Trop. : (Sptizgeschoss mit Stahlkern, verbessert-Tropen) : Пуля со стальным сердечником, улучшенная, для тропиков.

S.m.K.L'Spur-v.-Trop. : (Sptizgeschoss mit Stahlkern und Leuchtspur, verbessert-Tropen) : Трассирующая пуля со стальным сердечником, улучшенная, для тропиков.

S.m.K.Gl'Spur-v.-Trop. : (Sptizgeschoss mit Stahlkern und Glimmspur, verbessert-Tropen) : Ночная трассирующая пуля со стальным сердечником, улучшенная, для тропиков.

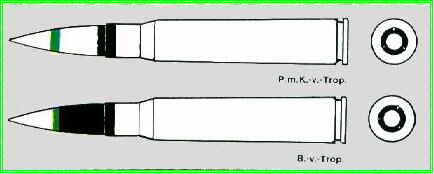

P.m.K.-v.-Trop. (Phosphor mit Stahlkern, verbessert-Tropen) : Зажигательная пуля со стальным сердечником, улучшенная, для тропиков.

B-v.-Trop. (Beobachtung, verbessert-Tropen) : Целеуказательная пуля, улучшенная, для тропиков.

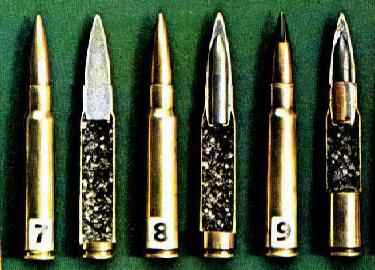

7. s.S. Patrone (1940) ; 8. S.m.K. ; 9. S.m.K.L'Spur




10. P.m.K. ; 11. B. Patrone ; 12. S.m.K.L'Spur-Trop.

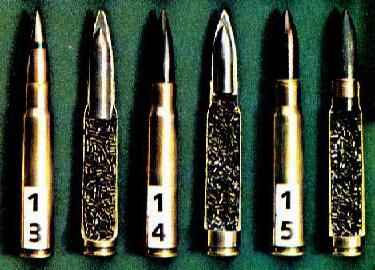

13. S.m.K.-v. ; 14. S.m.K.-h. ; 15. PZ Patrone

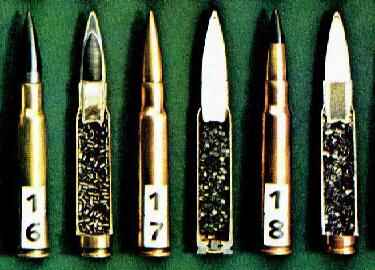

16. S.m.K. Ub.m.Zerl. ; 17. L.S. ; 18. L.S.L'Spur




19. S.m.E. ; 20. S.m.E.lg. ; 21. Duplex Patrone




22. Ex. Patrone S (K) ; 23. Platz Patrone 33 (учебный)



Упаковка

Патроны упакованы в картонные коробки, снабженные этикеткой, указывающей на содержимое. Цвет этикетки указывает на тип патрона.



Для патронов 7,92 x 57:

-белый: простые и бронебойные патроны

-желтый: трассирующие патроны

-зеленый: бронебойно-зажигательные патроны

-белый и черный сверху-разрывные патроны

-белый с вертикальной зеленой полосой-легкие практические трассирующие патроны

-разделенные по диагонами красный и белый-бронебойные с упрочненным сердечником

-красный-холостые патроны.

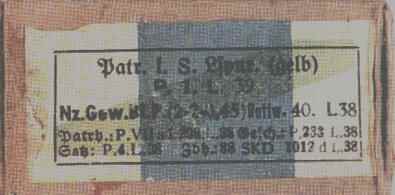

Надписи на этикетках

-первая строка: тип пули (пример: s.S., S.m.K., ...) цвет трассы (пример: gelg, orange, ...), для тропиков: Trop.

-вторая строка: код завода, номер партии и дата (пример: P120 5. L. 40).

-третья строка: тип пороха(пример: Nz. Gew. BI. P. - нитроцеллюлозный винтовочный пластинчатый порох), название или код его производителя, дата.

-четвертая строка: тип гильзы (пример: *, S*, St, St+), указание производителя гильзы, номер партии и дата.

-пятая строка: производитель пули, номер партии, дата.

-шестая строка: код производителя трассирующего состава, тип капсюля и его производитель (пример: Zdh 88 SKD или Zdh 30/40), номер партии, дата.





platz1_1.jpgsme1_1.jpgplatz1_2.jpgsme2_1.jpgpmk1_1.jpgsmk1_1.jpgpmk2_1.jpg smk2_1.jpg smk3_1.jpg ssmg.jpg smk4_1.jpg b-patrone1.jpg ss1_1.jpg b-patrone2.jpg ss2_1.jpg lsls.jpg



Надпечатка указывает на вид упаковки и для какого оружия предназначены патроны, или запрещены:

-i.L. or In Ladenstreifen : патроны в обоймах.

-ohne Ladestreifen : патроны без обойм.

-Fьr Gewehr or Fьr MG : эта партия специально для винтовок или пулеметов.

-Unbekannts or Lieferung Unbekannts : смешанные патроны неизвестного производителя.

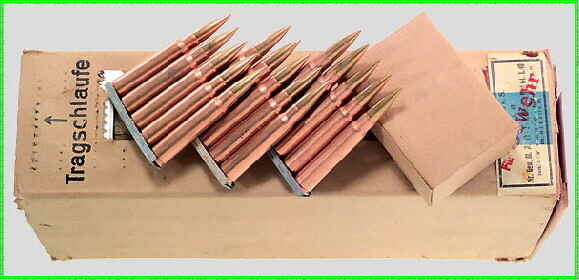

Наиболее часто двадцать коробок по 15 патронов в каждой упаковывались в промежуточные коробки или металлические цинки. Пять таких коробок (цинков) упаковывались в деревянный ящик с соответствующей этикеткой. Партия составляла1020 ящиков.




  • Upvote 2

Share this post


Link to post
Share on other sites

hla, Pö, P25 -    Metallwarenfabrik Treuenbritzen GmbH, Werk Sebaldushof ,                                                                             wal, P128 -     Wolf & Co. K.G., Walsrode/Hannover                                                                                                                     fva, P132 -    Draht- u. Metallwarenfabrik GmbH., Salzwedel                                                                                                       P150 Julius Pintsch A., Fьrstenwalde                                                                                                                                                  awt, P152     -Württembergische Metallwarenfabrik AG, Geislingen-Steige, Baden-Württemberg                                                   frl, P153   -  Fr. Keilpart & Co., Suhl, Thьringen                                                                                                                           P160 Dynamit A.G., Troisdorf                                                                                                                                                        P162  (hrn)     Preßwerk Metgethen GmbH., Metgethen, bei Königsberg, Ostpreußen

Share this post


Link to post
Share on other sites

P163  (hlb) -    Metallwarenfabrik Treuenbritzen GmbH, Werk Selterhof, Treunbrietzen, Brandenburg

P34 - Lьnzer A. Inh. Franz Vetterlein, Berlin NW7

P186 (bnf) -   Metallwerk Wolfenbüttel GmbH, Wolfenbüttel, Niedersachsen

P224 (czs) -      Brennabor Werke A.G., Brandenburg/Havel

P265 - R & G Schmцle A.G. Metallwerke, Menden, Westfalen (ja)

P270 - Metall Guss u. Presswerk H. Diehl, Nьrnberg (auf)

P327 Zьndapp Werke GmbH, Nьrnberg (eds)

P369 Teuto Metallwerke GmbH, KlosterstraЯe, 29, Osnabrьck, Hannover (oxo)

P370 Hugo Schneider A.G., Werk Berlin-Kцpenick (wb)

P382 asr    "HAK", Hanseatisches Kettenwerk GmbH, Hamburg-Langenhorn 1, Hansestadt Hamburg

P397 Meta Metallwerk GmbH, Arnstadt, Thьringen

P398 Theodor Bergmann & Co., Werk Velten (cdo)

P413 Deutsche Waffen-u. Munitionsfabriken A.G., Lыbeck-Schlutup, Schleswig-Holstein (edq, tko)

P414  avt     Silva Metallwerke GmbH, Polterstraße 65-91, Zentrale Magdeburg-Neustadt, Sachsen-Anhalt

P417 M. Neuhaus & Co., Luckenwalde

P457 H. Meinecke A.G., Breslau (fpo)

P490 wg      "HASAG", Hugo Schneider AG, Werk Altenburg, Thüringen

P491      Vereinigte Deutsche Nickelwerke A.G., Schwerte an der Ruhr, Nordrhein-Westfalen

P757 Heinrich Huppmann Maschinenfabrik, Kitzingen-Etwashausen (dyu)
