Ручная кумулятивная мина Hafthohlladung 3 / Haft - H3 / HHL 3

Боеприпасы » Гранаты » Германия

8457    0.0    0

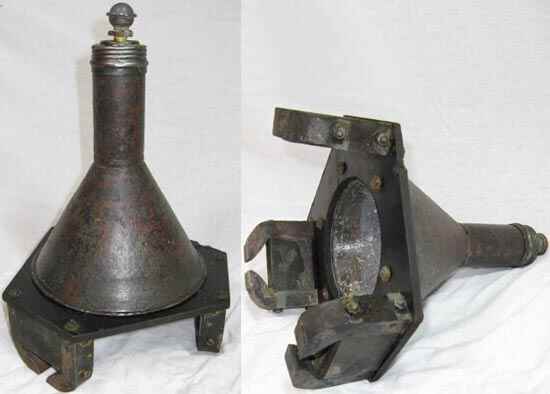

Hafthohlladung 3 (3 кг.)

Немецкая ручная противотанковая кумулятивная магнитная мина Hafthohlladung 3 – «прикрепляемый кумулятивный заряд» (другое наименование HHL 3 или Haft - H3) предназначена для борьбы с легкими и средними танками и бронемашинами и является усовершенствованной моделью кумулятивных мин, получивших общее название Panzerhandminen.

Haft - H3 пришла на смену поступившей в 1942 году на вооружение Вермахта ручной кумулятивной мине Panzerhandmine 3 (PzHM 3).

Hafthohlladung 3 (3 кг.)

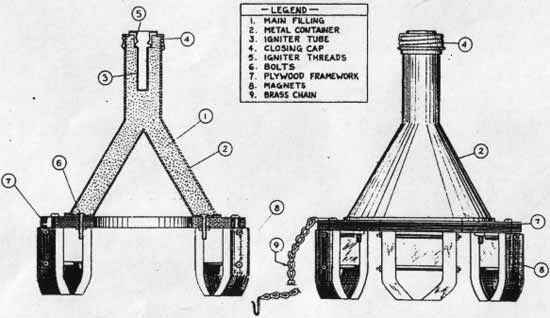

Ручная кумулятивная мина Hafthohlladung 3 состоит из:
- корпуса,
- заряда ВВ,
- магнитов,
- запала.

Корпус гранаты изготовлен из металла и состоит из двух деталей – цилиндрической и конической, соединенных между собой.

Кроме Hafthohlladung 3 с коническим корпусом производилась мина и с полусферической формой корпуса. В варианте с полусферическим корпусом мина имела большую длину и больший заряд ВВ и соответственно общий вес и бронепробиваемость.

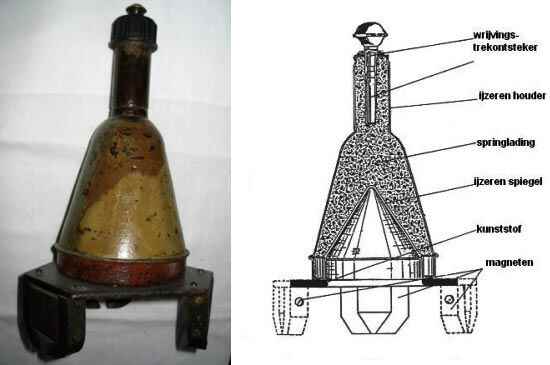

Hafthohlladung 3 (3,5 кг.)

В верхней части корпуса имеется гнездо с резьбой, предназначенное для ввинчивания туда запала.

В нижней части корпуса имеется кумулятивная воронка со стальной облицовкой.

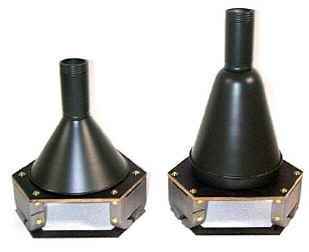

Hafthohlladung 3
3 кг. (слева) и 3,5 кг. (справа)

При помощи винтов корпус соединяется с эбонитовой пластиной, на которой закреплены три мощных магнита, выдерживающих усилие в 45 кг. В транспортном положении они закрываются стальной пластинкой для предотвращения размагничивания.

Заряд ВВ расположен внутри корпуса и состоит из двух блоков. В цилиндрической части корпуса располагается дополнительный детонатор, а в конической основной заряд.

Haft - H3 также как и Panzerhandmine 3 снабжались стандартным терочным запалом BZE 39 (Brennzunder Eifer 39) в сочетании с капсюлем-детонатором Sprengkapsel N.8 от ручной гранаты Eihandgranaten 39 (М-39). Время горения составляло от 4,5 секунды при использовании запалов с синей головкой (в инструкции они называются "запалы старого образца"), до 7 секунд при использовании запалов с желтой головкой ("запалы нового образца").

Терочный запал состоит из корпуса, терочного механизма, втулки с замедлителем, капсюля-детонатора.

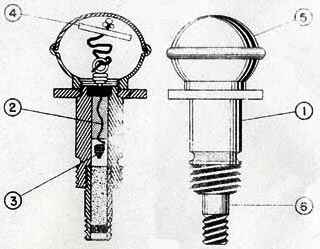

устройство запала

Корпус запала изготовлен из металла. На корпус навинчена гайка (квадратная или барашек), с помощью которой запал вкручивается в корпус гранаты. Внутри корпуса располагается терочный механизм. В нижней части корпуса имеется резьба, в которую ввинчивается втулка с пороховым замедлителем. В служебном обращении на втулку навинчивается предохранительный колпачок. Перед применением он снимается и на втулку надевается капсюль-детонатор.

Терочный механизм состоит из колпачка, проволочной терки со шнурком и капсулы с терочным составом, размещенным в верхней части корпуса. Проволочная терка пропущена через терочный состав. Второй конец шнурка прикреплен к колпачку.

Для приведения запала в действие необходимо отвинтить колпачок и резко дернуть, зажав его в ладони.

При этом проволочная терка проходит через терочный состав, что приводит к его воспламенению. Луч огня от состава передается на пороховой замедлитель, а после его выгорания на капсюль-воспламенитель, что приводит к взрыву детонатора.

Для применения Hafthohlladung 3 необходимо:
1. снять предохранительный колпачок с запала;
2. надеть на втулку капсюль-детонатор;
3. вкрутить запал в гнездо корпуса гранаты;
4. отвинтить колпачок запала, зажать его в ладони, пропустив шнурок между пальцев;
5. резким движением выдернуть шнурок с теркой;
6. прикрепить мину к проезжающему танку.

Hafthohlladung 3
при использовании

Для установки мины солдат приближался к танку как можно ближе, пользуясь "мертвым" пространством вокруг танка и укрытиями на местности.

Кумулятивную магнитную мину Haft - H3 можно было закрепить в любой точке поверхности танка, преимущественно на горизонтальных плоскостях, но чаще всего ее старались установить напротив наиболее уязвимых мест (на двигатель, напротив расположения боезапаса, баков с топливом). При закреплении мины на вертикальной или наклонной плоскости две ножки крепления должны были быть направлены вверх. Предохранительное кольцо с магнитов при установке мины снималось.

Эффект магнитного крепления значительно снижался при установке на поверхности, покрытой слоем грязи или цемента. Для надежного закрепления мины в данном случае рекомендовалось использовать цепь с крюком. Также требовалось обращать внимание на то, чтобы мина случайно не была сброшена при движении танка его движущимися частями (гусеницы, башня) или окружающими предметами (ветвями деревьев).

После подрыва образовывалась кумулятивная струя, которая прожигала (точнее проплавляла) броню толщиной 140 - 150 мм.

Масса гранаты, гр	3000	3500
Масса заряда, гр	1500	1700
Тип ВВ	Fp02-Hexogen
Высота гранаты, мм	275	300
Поперечный размер, мм	150
Бронепробиваемость, мм	150	180
Время замедления, с	4.5, 7.0

Hafthohlladung 3 могли успешно применяться против долговременных фортификационных сооружений, таких как ДОТы и бронеколпаки, а также против бронезаслонок амбразур.

Кроме того Hafthohlladung 3 можно было метать на дальность до 15 метров. Однако при этом намного снижался эффект мины.

Ручная магнитная противотанковая мина Hafthohlladung 3 стала продолжением не слишком удачной ручной противотанковой кумулятивной гранаты Panzerhandmine. Увеличение размеров (а следовательно и количества ВВ), и самое главное, замена клеевой основы на магниты сделали Haft - H3 более надежным и удобным оружием в обращении. Но при этом она не избавилась от одного серьезного недостатка. Для установки ручных магнитных мин на танки противника, пехотинцу требовалось огромное терпение и мужество. Возможность установить мину, не подвергая себя смертельной опасности, немецкий солдат имел только на местности имеющей укрытия. Или же против поврежденного, потерявшего возможность двигаться танка.

Всего за время Второй мировой войны было выпущено около 553900 шт. мин Hafthohlladung 3 (1942 г. - 8500, 1943 г. - 358400, 1944 г. - 187000).

[ЧК east 2,208]

пока только эти 2 фото...Вопрос в том, как (по какой форме, чем воссоздать геометрию) залить полиэфирной смолой полость, зашпаклевать ее и состарить?!С ув.!



[andrei 253]

14 минуты назад, ЧК east сказал:

пока только эти 2 фото...Вопрос в том, как (по какой форме, чем воссоздать геометрию) залить полиэфирной смолой полость, зашпаклевать ее и состарить?!С ув.!

1.Думаю что залить шпатлевкой всю полость и шлифануть геометрию,получится и повесу вв в нутри,2.Кропотливо спаявать рваные кусочки,не достающие вырезать из другова матерьяла,шпаклевать,обрабатывать. 3. Можно вырезать конус из оцинковки и наложить на поверхность,поять.





[ЧК east 2,208]

паять не буду, точно. Только смола и шпакля имеется.

[sox88 8]

Ещё бы фоток....по диаметру конуса, и нижнею часть...!!!

[ЧК east 2,208]

через несколько дней если только!

[sox88 8]

9 минут назад, ЧК east сказал:

через несколько дней если только!



Только фоток побольше ))) и с разных ракурсов и при дневном свете...!

[sox88 8]

По фото на вскидку ))) я бы сделал так... ( с начало конечно кислотим, травим ржу и смотрим то что осталось )... во внутрянку автопластилин, далее снаружи выводим по пластилину геометрию конуса, ну и бакситка со стекловолокном ( можно и марлю, она быстрее мокнет ) и далее по теме шпаклёвка, затирка и всё то что обычно делается...!!!





[ЧК east 2,208]

@sox88  спасибо! Внутренний конус в порядке, даже в краске. Необходимо воссоздать наружнюю оболочку.С ув.!

[sox88 8]

1 час назад, ЧК east сказал:

спасибо! Внутренний конус в порядке, даже в краске. Необходимо воссоздать наружнюю оболочку.С ув.!



Да не проблема, можно и наружную...пластелин останется в нутри, а понему ( когда выведете конус ) наложите бакситку со стеклотканью, есть ещё бакситка ABRO...но я с ней не работал......)))...если по ней то это к камраду "panzer"...здесь на форуме ))) ну примерно как то так...!!!

С ув.

[panzer 139]

сильно конечно ее жизнь потрепала, но металл вроде крепкий, осколками пошило?

я бы наверное маляркой обтянул и рихтовал изнутри, а дальше эпоксидкой выводил.

больше подробных фоток надо.
